反吹清灰袋式除塵器工作原理

反吹清灰 袋式除塵器 也叫反吹氣流或逆壓清灰方式。這種方式多采用分室工作制度。利用閥門自動調節，逐室地產生與過濾氣流方向相的的反向氣流。反吹清灰法多用內濾式，由于反筆揶產和逆壓的作用，將圓筒形濾袋壓縮成星形斷面并使之產生反向風速和振動而使沉積的粉層塵脫落。

因不是內濾式，所以林適當?shù)卣{(diào)整 除塵濾袋 的位力，使除塵濾袋的變有上不過小為上地除塵濾袋長度主向上每隔_距離，加一金屬環，控制除塵濾袋的變形，使表灰作用交均勻地分布到整個除塵濾袋上在清灰，金進行兩次以上反吹的清灰過程。

這種清灰方式大多使用編織布濾料如 208 濾布，對于比較容易清落的粉塵也可使用過濾氈類濾料。

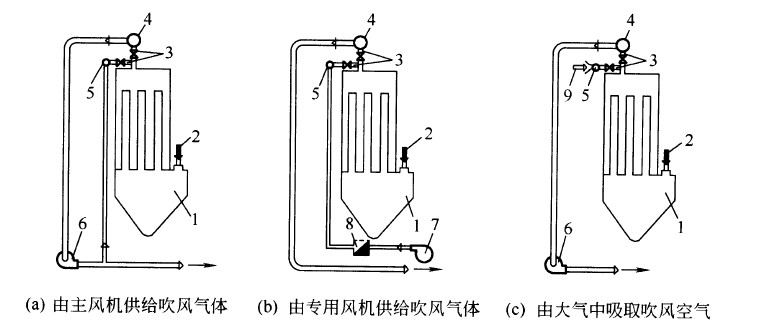

圖下是這種清灰方式的示意。

反向氣流的產生，對負壓式是關閉出口側閥門，打開反吹風閥門，由大氣或者風機排出管道吸入氣體而形成反向氣流；對于正壓式，則關閉灰斗入口側閥門，打開反吹風閥門，由通往風機的入風管道吸入大氣而形成反向氣流。為增向反吹效果，也有安設
專門小型風機的形式。

1- 過濾器； 2- 待凈化氣體入口； 3- 閥門； 4- 已凈化氣體總管；

5- 吹風氣體總管； 6- 主風機； 7- 吹風機； 8- 加熱器； 9- 空氣吸入口

反吹清灰方式袋式除塵器的清灰作用比較弱，比振動清灰方式對濾布的損傷作用要小，所以，玻璃纖維濾布多采用這種清灰方式。
